天津中医药大学体育馆 • 2017年全运会篮球比赛场馆

建设地点:

天津市

项目规模:

1.7万平方米

竣工时间:

2017年

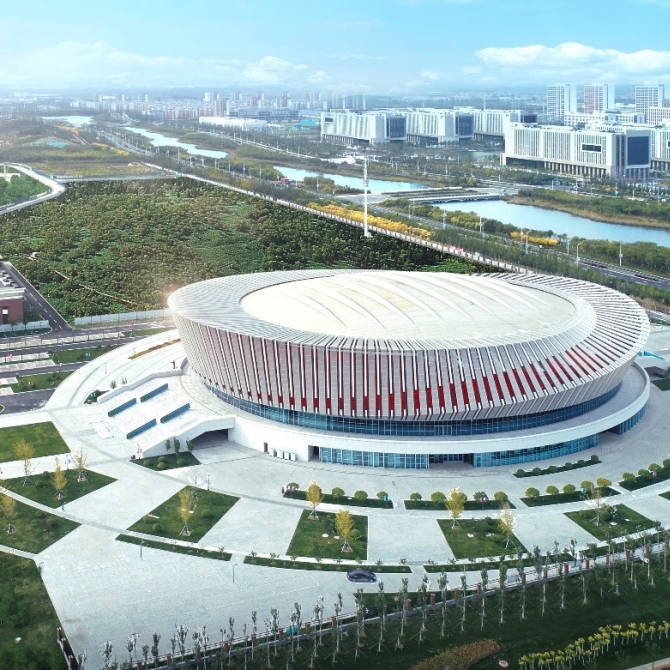

天津中医药大学体育馆为甲级体育建筑,成功举办了2017年全国运动会成年男子篮球比赛。


“喜璇”的构思理念


 “喜旋”来源于中国传统文化,其意为“旋转”或“围绕”,用于描述各种快乐、喜悦。本项目借助这种形式将建筑外观抽象化;外立面采用穿孔遮阳铝板 ,共同构建出流畅简洁的形体,其回转流动的线条营造出轻盈、灵动的视觉效果,给人以轻快愉悦之感,充分展示了体育建筑的力量美与运动美。同时,回旋连续的流线体现了中医药大学在医术上的努力进取精神,也是对生命的一种礼赞。


“平赛结合”的功能设计


天津中医药大学体育馆的首要任务是满足2017年全国运动会男子篮球比赛要求。建筑首层提供诸如贵宾区、运动员区、新闻媒体区、赛事组委会区以及其他附属区域的功能用房,各区域有着独立的出入口,既相互独立又便于联系。几大功能区划分明确,人员流线清晰。


二层主要是观众区域,在赛事举办时大量观众人流从建筑的南北两侧大台阶拾级而上,通过环行的疏散平台依次进入休息厅及观众座席区。三、四层主要设置设备用房。在各种功能性的房间设置上尽量做到紧凑实用,满足大赛要求。


作为甲级体育馆,本项目在满足举办篮球、排球、手球等全国性赛事要求的同时,对场馆的赛后利用也做了细致周到的设计,如作为对公众开放的各类球类活动场地、会议中心、文艺汇演等的功能转换。主赛馆附属用房及训练馆可设置适用于舞蹈、健身、击剑、跆拳道、网球等活动的功能用房。有效的兼顾了赛时与赛后的双重功能,提升了场馆的利用率,体现了后奥运时代体育场馆的设计思想。


“弦支穹顶—外桁架”的结构体系


结合体育馆建筑造型和使用功能,外部混凝土柱周围通过布置32榀径向桁架,形成“旋转”和“围绕”的造型。主体下部结构采用钢筋混凝土框架结构,共设置28根混凝土柱支撑上部椭圆形钢屋盖结构。钢屋盖采用抛物面弦支穹顶结构体系,长轴105米,短轴91.5米,并与周围造型桁架相连,形成相辅相成的弦支穹顶—外桁架复合结构体系。




所获奖项


教育部优秀工程勘察设计 公共建筑

一等奖


“海河杯”天津市优秀勘察设计 建筑结构

一等奖


中国钢结构

金奖
